2)、电容(测试类别:C)

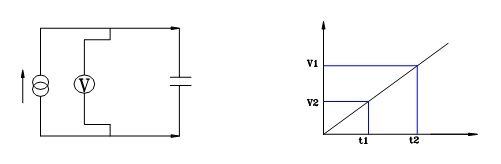

a).直流(DC)
Cx=I*(t2-t1)/(V1-V2)
b).交流(AC)
这方法适用于小电容测试(1pF-1uF),频率可由软件自动设置,也可人工直接设置。

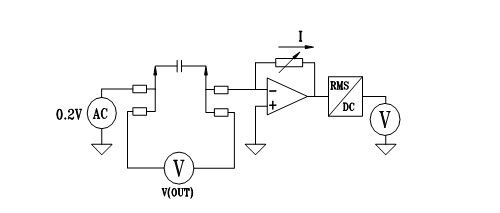

c).交流4T(AC-4T)
这方法也适用于小电容测试(1pF-10uF),与交流方法相若。4T即4端子(Terminal),表示用四点测试。
实际上用内四点, 但不需外加4支实针。这方法可减少测试误差。由于可提高测试频率,减少交流讯号转换
的时间,故此速度更高。
Cx=I/(V*(2*∏*F)) d).CR并联(C//R) 这方法也适用于小电容测试(1uF-10uF),与交流4T方法相若,但采用双频率方法,得出不同的阻抗, 运算得出真正电容值。 |
